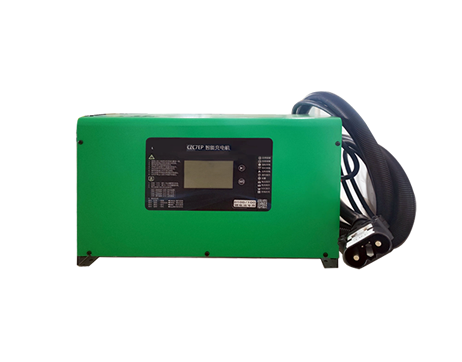

The CZC7EP series intelligent chargers incorporate a high-performance embedded charging control unit to regulate the charging current. Through parameter optimization in the main circuit module design, the chargers provide continuously adjustable charging currents catering to various lithium-ion batteries, thus addressing diverse charging process specifications.
The charging controller comes with pre-programmed default charging profiles, as well as a variety of BMS charging communication protocols. Additionally, the charging controller can be programmed and store customized charging profiles based on specific user requirements, thus fulfilling tailored charging process requirements upon delivery.
The charging controller constantly monitors a variety of parameters throughout the charging process, thereby equipping the chargers with a comprehensive suite of protective functionalities to ensure a smooth and secure ongoing charging operation.

 Instructions for Wall-mounted Installation

Begin by identifying the exact location for installation. Drill holes on the wall to fit M8 expansion screws, maintaining a hole spacing of 350 mm; mount the fixing bracket and the locking nuts, hang the charger, and select an appropriate position to install the cable hanger.

（a）：人工控制模式——LCD屏上，可以人工控制啟動充電、停止充電。

通訊控制模式——充電機與上位機連接，由上位機控制充電機(通過通訊來控制充電啟停。按充電機的充電曲線進行充電。讀取充電參數：充電電壓、電流、充電時間、充電狀態、警示信息等)。

（b)： 充電機支持CAN通訊，能夠與上位機連接進行數據傳輸。

（c) ：人機界面：采用4.3”串口LCD彩色觸摸屏，顯示充  電過程參數；設置充電階段各個參數。

（d) ：充電數據記錄：

在LCD屏上，檢查充電過程事件記錄。

EEPROM記錄充電數據，可以進行記錄數據分析。

SD卡記錄充電過程曲線，通過PC機讀取。（選配）

（e)： 設置參數失電保護：對于用戶設置的參數，系統可長久記憶，停電也不丟失。

（f)： 保護功能：開路、接反、過流、過壓、過熱、電源缺相等的故障保護和警示功能。

 (1)：海拔高度不超過1000米；

 (2)：周圍介質溫度不高于＋45℃及不低于－10℃；

 (3)：空氣相對濕度不大于95%(當介質溫度在20±5℃時)；

 (4)：沒有雨雪侵襲、無導電塵埃、無爆炸危險的環境；

 (5)： 不含有能腐蝕金屬及破壞絕緣的氣體、蒸汽的環境；

 (6)：充電機放置于通風良好環境，避免熱量堆積，導致充電機散熱異常；

 (7)：在垂直面傾斜不超過5度及無劇烈振動和沖擊的地方。

 (1)：輸入電源線的連接：

在充電機輸入接線端子、接地端子上，分別連接電源輸入線與黃綠雙色的接地線；電源線輸入導線截面積規格應符合技術參數表的要求。

 (2)：輸出充電線的連接：

將兩路充電導線分別接在充電機的兩個正負輸出端上。

連接時，注意充電機輸出的“+”、“-”與蓄電池的極性一致！且保證連接應牢固可靠。充電輸出導線截面積規格應符合技術參數表的要求。

 (1)：確認所用的電網電壓是否與本機的額定輸入電壓一致。

 (2)：建議充電機電源輸入導線直接與配電柜動力型空氣開關連接，這個開關的額定電流應大于等于充電機輸入電流的1.5~2倍。

 (3)：本機應放置在通風干燥的地方，避開高溫、灰塵及腐蝕性氣體。避免直接放置在陽光下與風吹雨淋。放置在室外時，需安裝雨棚。

 (4)：為確保本機正常工作，要保持使用環境內的空氣通暢。充電機周圍30cm的空間，不得有妨礙通風的物體遮擋，并要經常檢查充電機四周通風口是否堵塞。
